Введение: что такое САКС и какие параметры она должна контролировать.

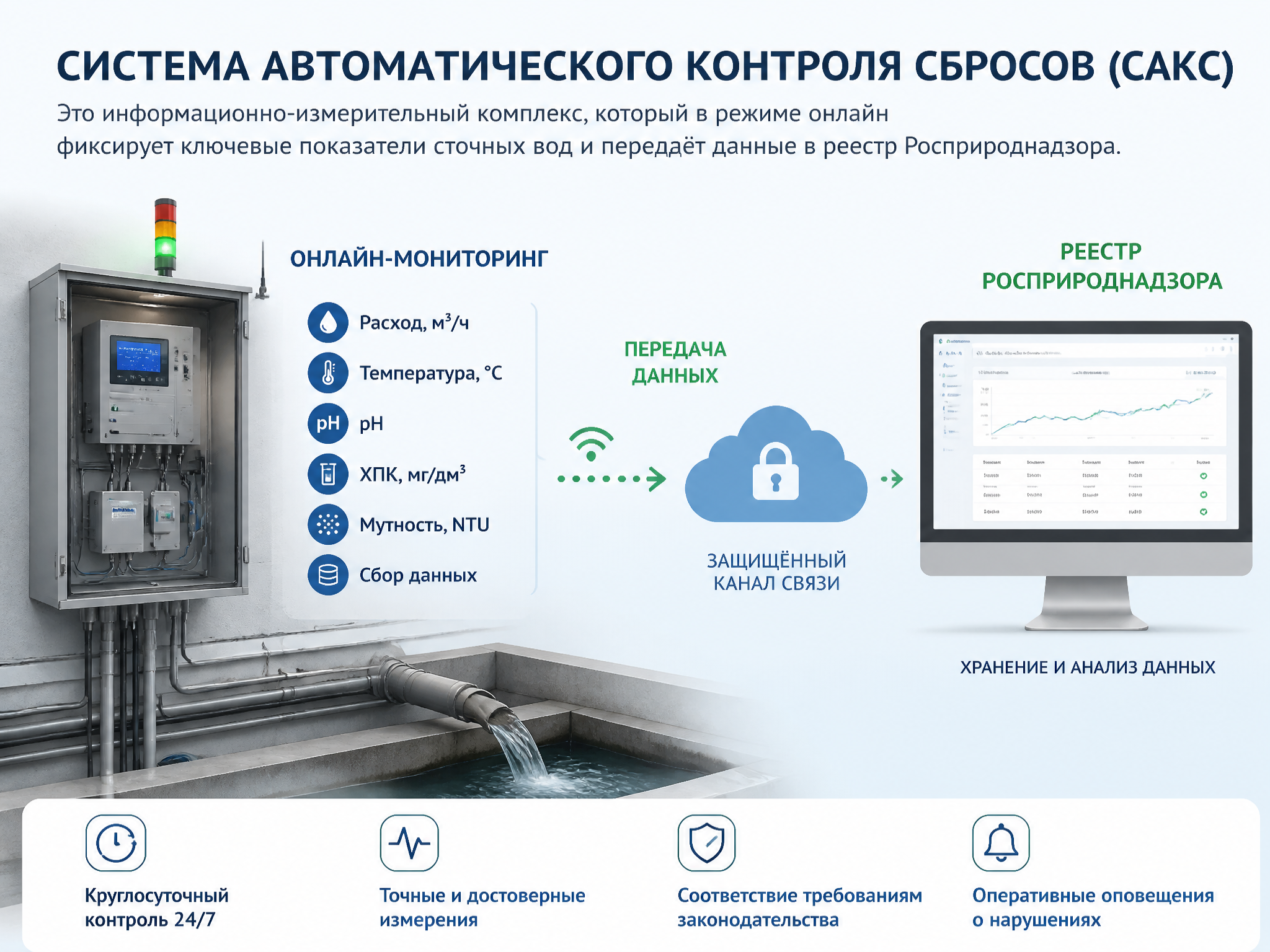

Система автоматического контроля сбросов (САКС) — это информационно-измерительный комплекс, который в режиме онлайн фиксирует ключевые показатели сточных вод и передаёт данные в реестр Росприроднадзора. Система САКС обеспечивает измерение шести базовых параметров.

Важно: по Постановлениям Правительства РФ № 778 и № 779 от 29.05.2025 г. перечень обязательных для контроля параметров зависит от объёма водоотведения:

Таким образом, для крупных объектов с водоотведением более 200 000 м³/сут система САКС должна контролировать все 10 параметров, включая контроль фосфатов, аммония, нитратов и нитритов. Для средних объектов (40 001–200 000 м³/сут) обязательны 8 параметров (без нитратов и нитритов), а для небольших объектов (менее 40 001 м³/сут) — 6 базовых параметров.

1. Измерение объёмного расхода: электромагнитные расходомеры сточных вод

Для учёта объёма сбрасываемых сточных вод в линейке «Мераприбор» применяются электромагнитные расходомеры серии МПР.
В отличие от ультразвуковых или тахометрических приборов, электромагнитные расходомеры:
Не имеют сужающих устройств и подвижных частей — не создают подпоров и не засоряются крупными включениями.
Не чувствительны к плотности, вязкости и температуре среды в широких пределах.
Устойчивы к агрессивным средам благодаря разнообразию материалов футеровки.
Почему это важно для САКС?
Цельносварная конструкция и отсутствие подвижных частей минимизируют риск засорения и зарастания — одна из ключевых проблем эффекта «трубного биореактора» и биообрастание пробоотборных линий.
Расходомеры «Мераприбор» внесены в государственный реестр средств измерений. Свидетельство об утверждении типа СИ № 58527-14. Межповерочный интервал — 4 года.

2. Измерение pH: комбинированный датчик АКВА МП-200.010

Датчик АКВА МП-200.010 измеряет одновременно три параметра: pH, ОВП и температуру.
Применение в САКС:
Цифровой выход Modbus RS-485 позволяет подключать датчик напрямую к контроллеру АКВА МП-900.010 без дополнительных преобразователей.
Калибровочные данные хранятся в самом датчике — это снижает риск их потери при замене контроллера.
Компактные габариты (Ø27 мм, длина 207 мм) позволяют устанавливать датчик в проточных ячейках и блок-контейнерах.
Анализаторы воды АКВА МП внесены в государственный реестр средств измерений. Свидетельство об утверждении типа СИ № 96653-25. Межповерочный интервал — 1 год.

3. Измерение ХПК: датчики ХПК серии АКВА МП

Для измерения ХПК в линейке «Мераприбор» представлены датчики, работающие по новым уф-методам.
Почему УФ-метод критичен для САКС:
Отсутствие реактивов — не нужно закупать и хранить химикаты, нет расходных материалов.
Непрерывное измерение без цикличности (в отличие от фотометрических анализаторов).
Датчики ХПК внесены в государственный реестр средств измерений (свидетельство № 96653-25).

4. Измерение мутности: датчик АКВА МП-300.010 и система защиты от обрастания

Промышленный датчик мутности АКВА МП-300.010 работает по принципу нефелометрии (рассеяние ИК-света под углом 90°, длина волны 860 нм).
Ключевая проблема оптических датчиков в сточных водах — биообрастание оптического окна. Для её решения «Мераприбор» предлагает автоматическую механическую систему очистки, которая устанавливается непосредственно на датчики мутности.

5. Измерение концентрации растворенных взвешенных твердых частиц

Для контроля концентрации активного ила в системах биологической очистки сточных вод «Мераприбор» предлагает датчик АКВА МП-7300.020. Прибор работает на принципе инфракрасного рассеяния. Датчик измеряет концентрацию активного ила в трёх диапазонах: 0,01…20 000 мг/л, 0,01…45 000 мг/л и 0,01…120 000 мг/л с точностью менее ±5% от измеряемого значения (в зависимости от однородности ила) и разрешающей способностью 0,01 г/л.

Выводы

Линейка «Мераприбор» закрывает все 6 обязательных параметров САКС (расход, температура, pH, ХПК, мутность) собственными приборами с цифровыми выходами RS-485/MODBUS.

Все приборы внесены в государственный реестр СИ и имеют действующие свидетельства об утверждении типа.
Важное преимущество — единый протокол обмена данными и возможность хранения калибровок в самих датчиках, что снижает риск ошибок при обслуживании.
Автоматическая система защиты от биообрастания решает одну из главных проблем эксплуатации оптических датчиков в сточных водах, обеспечивая стабильность показаний мутности и ХПК.
Электромагнитные расходомеры МПР оптимальны для сточных вод благодаря цельносварной конструкции, отсутствию подвижных частей и разнообразию химически стойких материалов футеровки.
«Мераприбор» поставляет полный измерительный контур для системы автоматического контроля сбросов.
