Реле давления

Реле давления

Линейка компактных реле для контроля и регулирования давления в системах промышленной автоматизации, автомобильной и подвижной техники

Реле давления МПРД

До 200 бар −40 … +130 °C IP65, IP67

МПРД-07 и МПРД-08 — электромеханические реле давления, прессостаты. При достижении заданного порогового значения давления прибор формирует электрический сигнал, позволяя автоматизировать защиту оборудования и управление исполнительными механизмами.

Обе модели объединяют: широкий выбор диапазонов (от 0,1 до 200 бар), два материала корпуса (оцинкованная и нержавеющая сталь), четыре материала мембраны (NBR, FKM, EPDM, HNBR), высокое рабочее давление до 450 бар и компактные габариты. Выбор между моделями определяется сферой применения, типом электрического подключения, классом защиты.

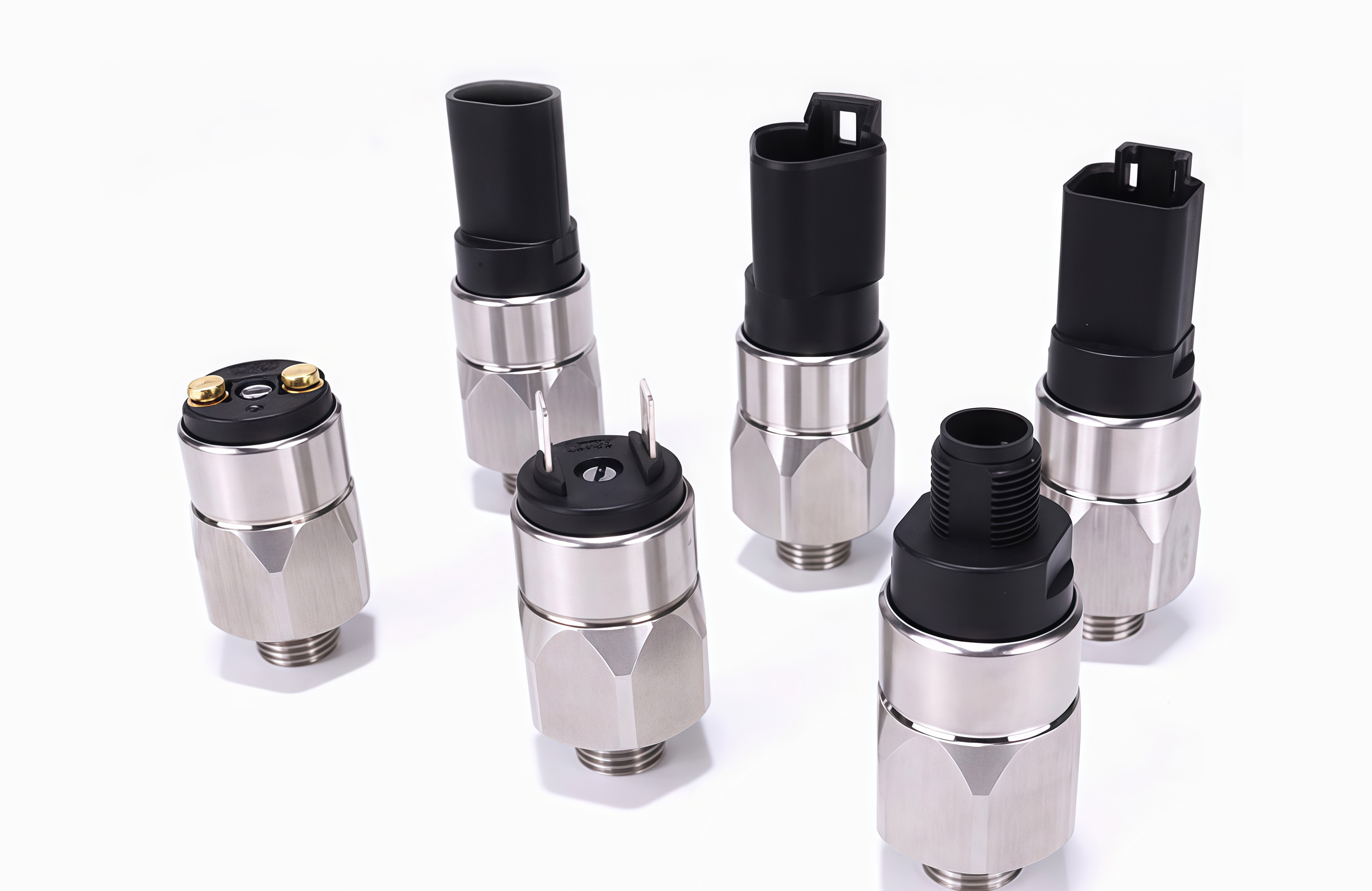

МПРД-07

МПРД-07

Особенности модели

Схемы контактов NO / NC
Удобно для автомобильной и подвижной техники
Универсальность подключения, включая автомобильные стандарты
Надёжность в любых условиях с классом защиты до IP67
Сверхкомпактные габариты и масса

Сферы применения

Автомобильная промышленность — тормозные системы, подвеска, трансмиссия

Подвижная техника — экскаваторы, погрузчики, краны, сельхозмашины

Гидравлические приводы спецтехники

Системы с агрессивными средами при использовании нержавеющей стали

Места монтажа вне кабины — защита IP67 от осадков и грязи

Применения с ограниченным пространством — минимальные габариты

Ключевые параметры

Напряжение: до 100 В AC

Контакты: NO / NC

Защита: до IP67

Подключение: 7 видов подключения

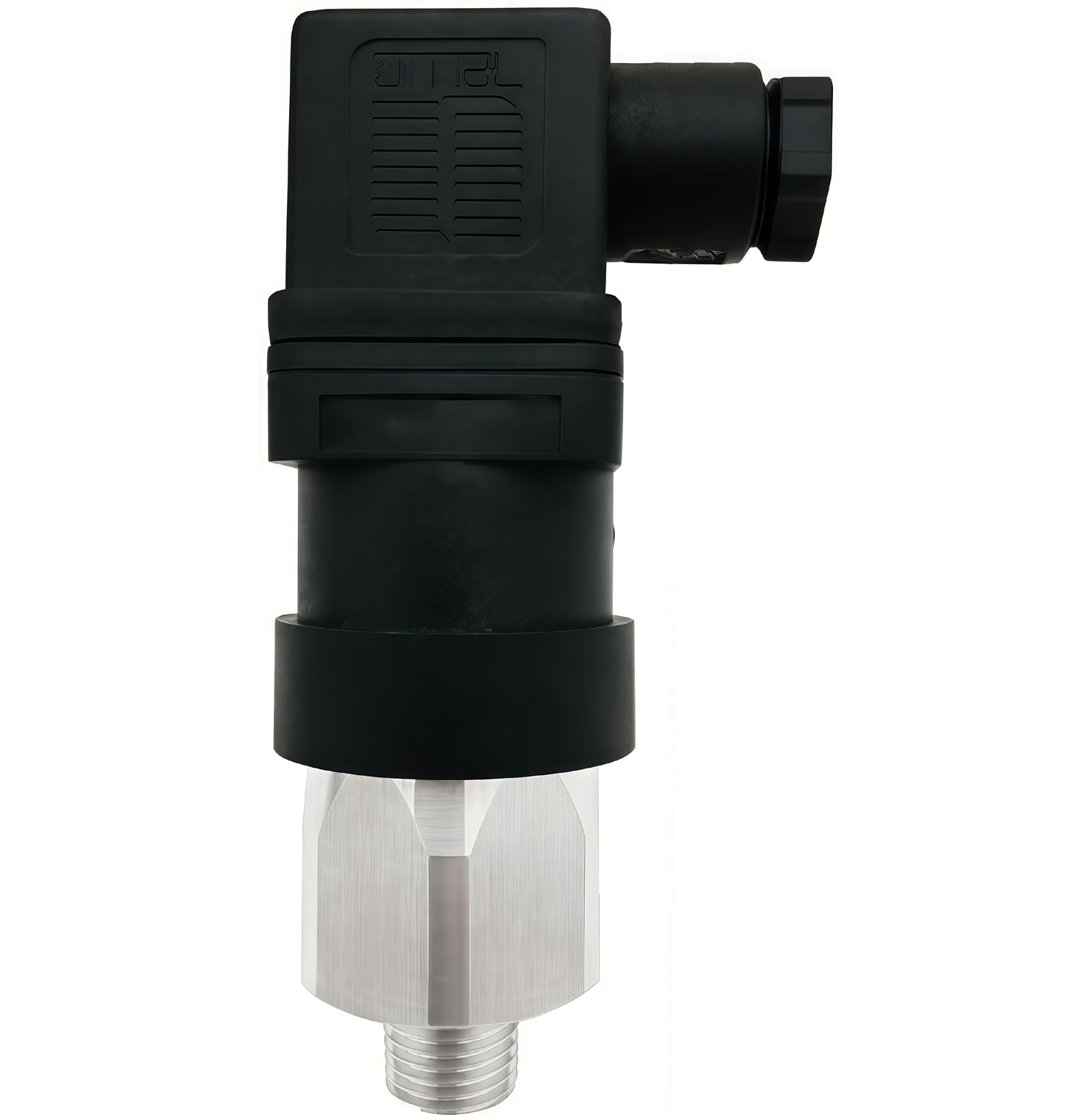

МПРД-08

МПРД-08

Особенности модели

Перекидной контакт SPDT
Идеально для промышленной автоматизации
Оснащение промышленными разъёмами Hirschmann
Работа в сетях с напряжением до 250 В AC
Защита IP65 с разъёмами Hirschmann

Сферы применения

Промышленная автоматизация — станки, прессы, конвейерные линии

Гидравлические и пневматические системы стационарных установок

Насосное оборудование — защита от «сухого хода», автоматика включения

Системы отопления и водоснабжения — котельные, насосные станции

Ключевые параметры

Напряжение: до 250 В AC

Контакты: SPDT

Защита: до IP65

Подключение: Hirschmann, Faston

Материал корпуса

Оцинкованная сталь, Нержавеющая сталь, Контакты: серебряно-кадмиевый сплав

Диапазон давления

0,1-200 бар

Максимальное давление

160 бар / 450 бар

Напряжение питания

до 42V / MAX100VAC

Класс пылевлагозащиты

IP00, IP65, IP67

Технологические присоединения

G1/8 Male, NPT1/8 Male, M10*1 Male, G1/4 Male, NPT1/4 Male, G1/2 Male, G1/4 Female

Электрическое присоединение

1/4 Blade, M3 Screws, Clip DIN72585, DT04-2P, DT04-3P, DIN 43650A (1+2), M12×1 DIN EN 61076 (1+3)

Вес

85г

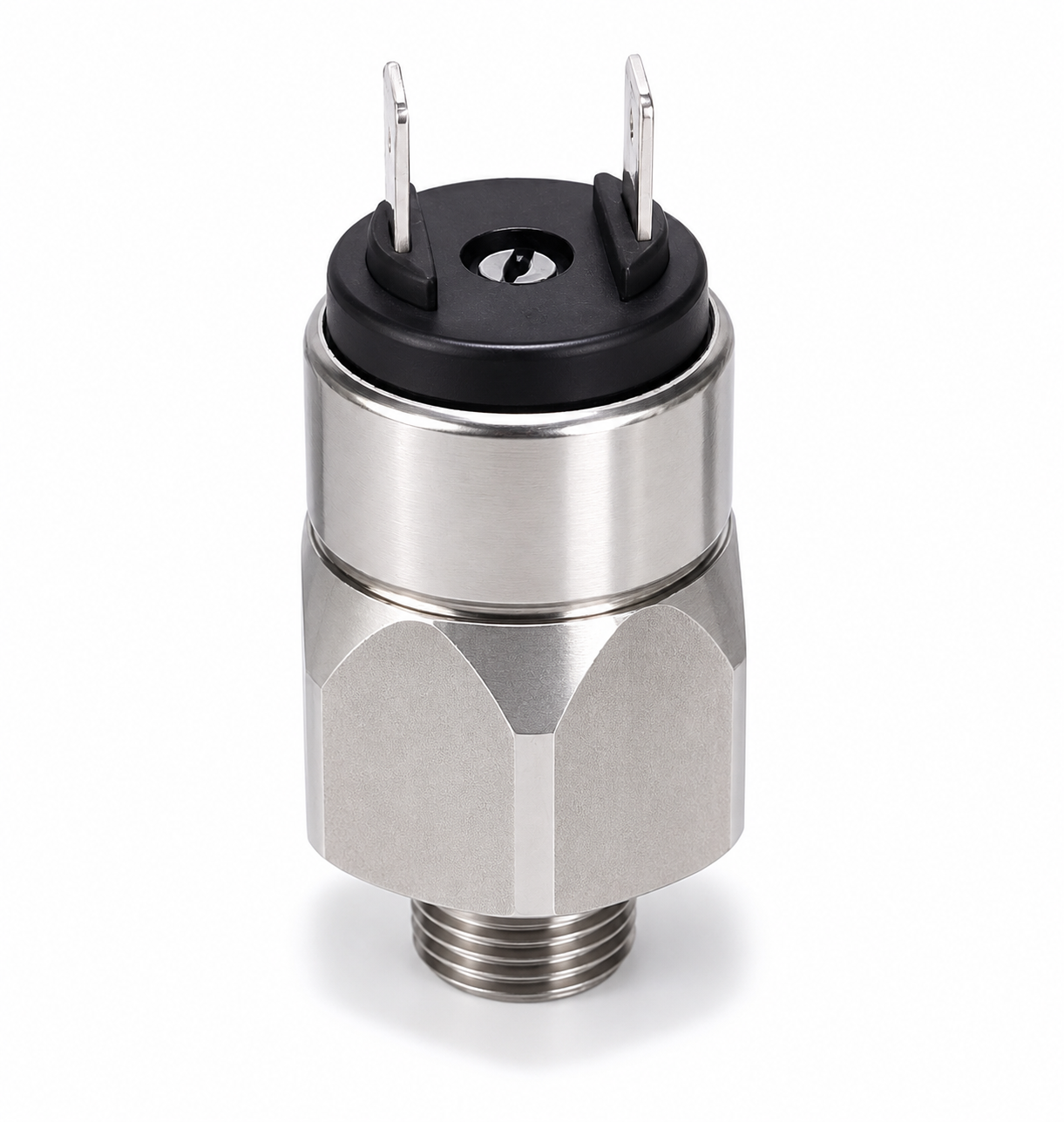

МПРД-07 Реле давления

МПРД-07 Реле давления

Подробнее

Подробнее

Материал корпуса

Оцинкованная сталь, Нержавеющая сталь

Диапазон давления

0,3-200 бар

Максимальное давление

150 Бар, 450 Бар

Напряжение питания

до 250VAС / 42VDC

Класс пылевлагозащиты

IP00 Bladе, IP65 Hirschmann PG9, Hirschmann PG11

Технологические присоединения

G1/4 Male, NPT1/8 Male, M10*1 Male, UNF7/16 Male, G1/2 Male (для диапазона GA , GC)

Электрическое присоединение

1/4 Blade, Hirschmann PG9, Hirschmann PG11

Вес

140г

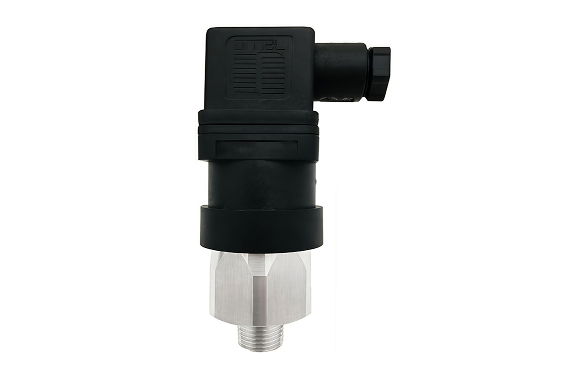

МПРД-08 Реле давления

МПРД-08 Реле давления

Подробнее

Подробнее
